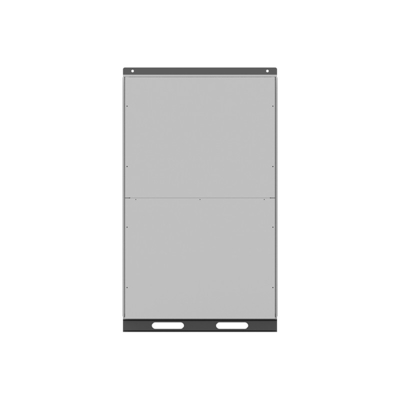

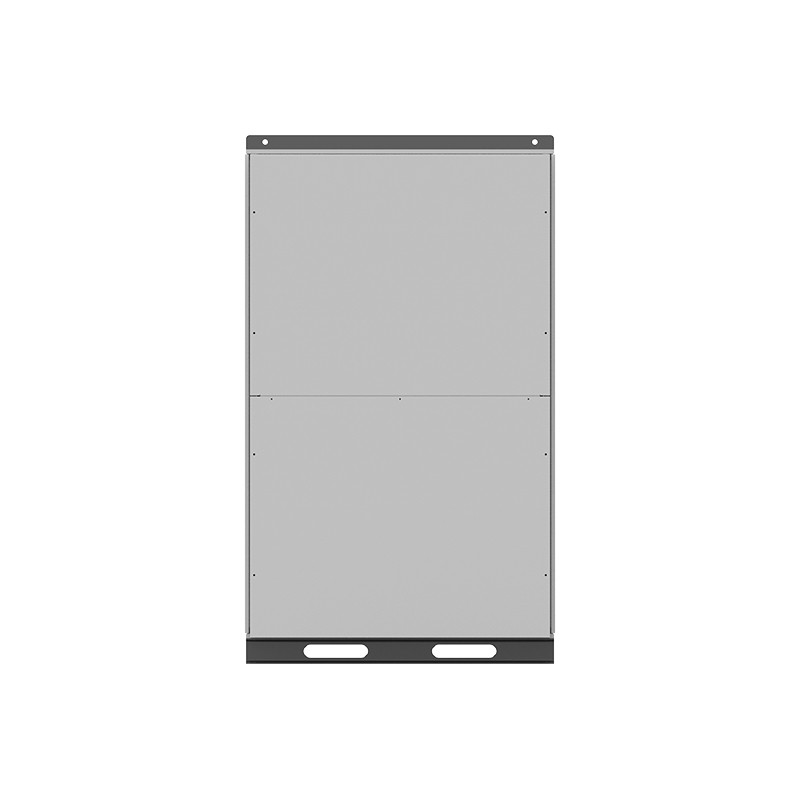

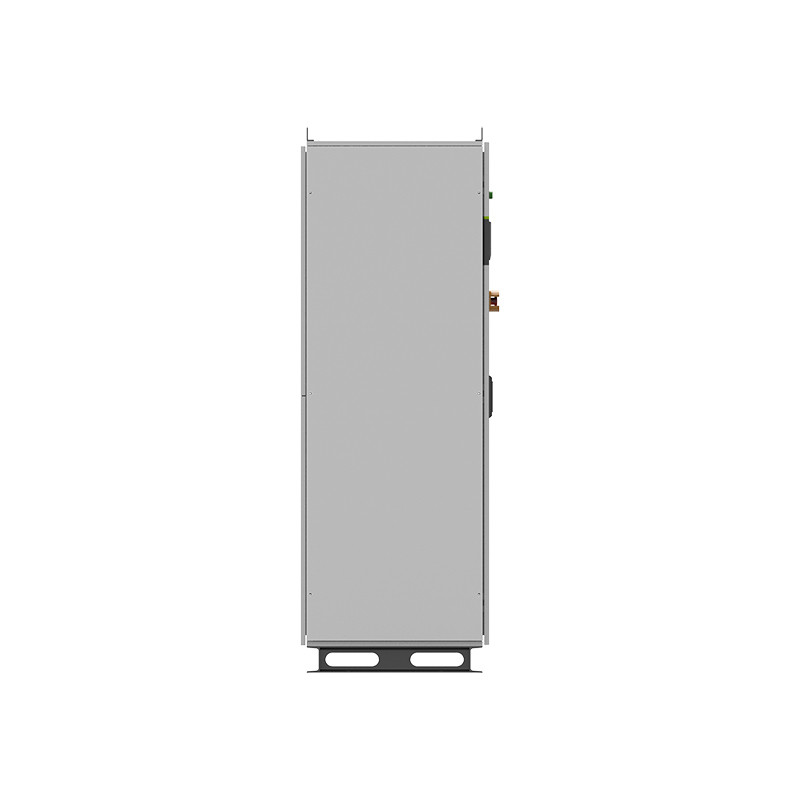

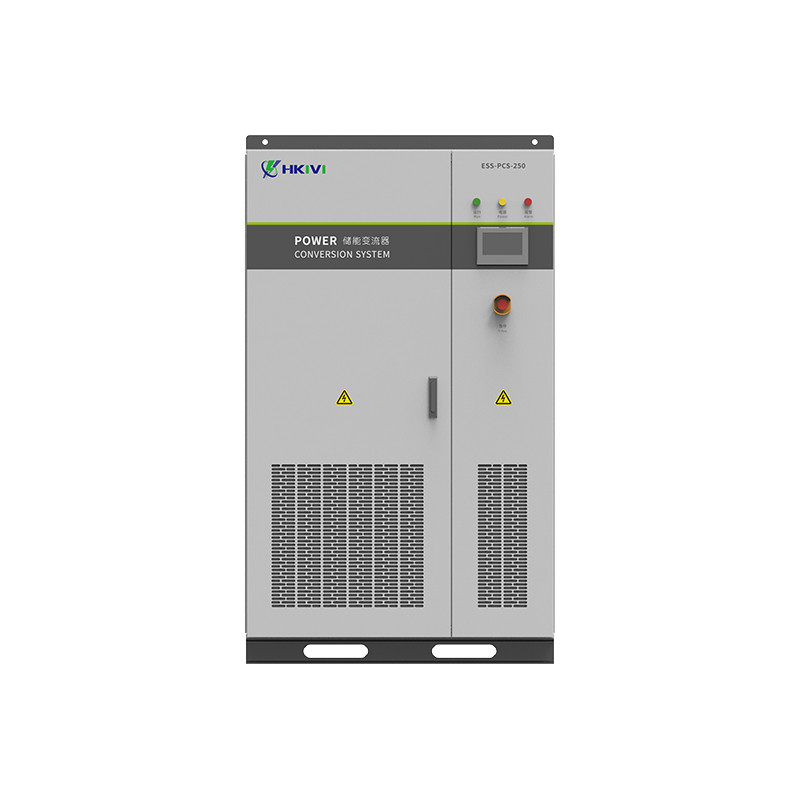

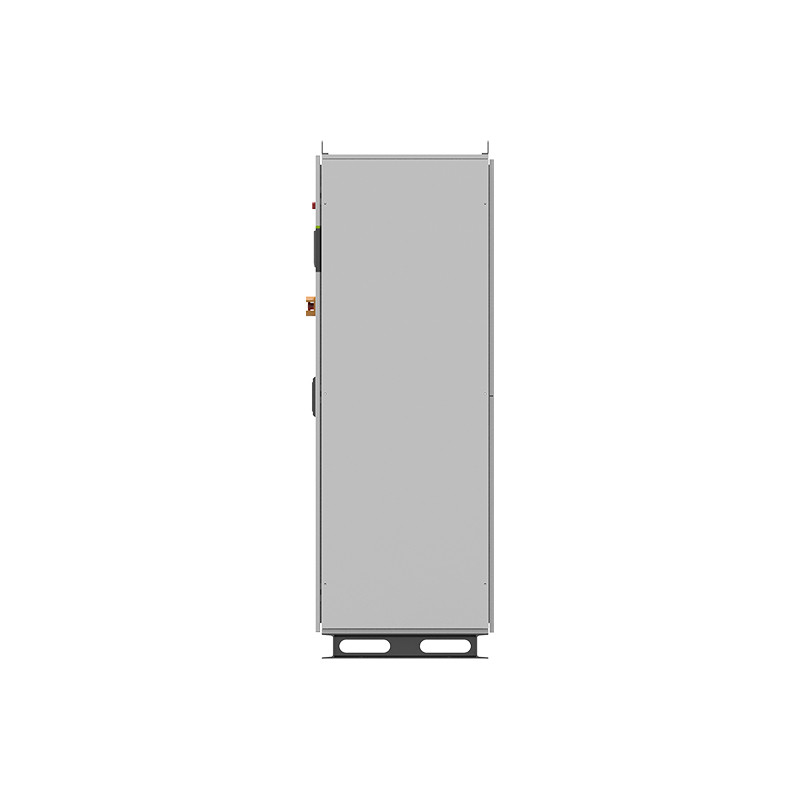

ESS PCS-250-T 電源変換システム 隔離されたエネルギー貯蔵コンバーター
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 定数電源 | 250kw | 最大容量 | 275kVA |
|---|---|---|---|
| 最高のDC電圧 | 1000V | 最高DCの流れ | 567A |
| バッテリーの電圧範囲 | 500~900V | 評価されるグリッド ボルト | 400V,3W+N+PE |
| 電力網の電圧範囲 | -15%~10% | 最大交流電流 | 400A |
| 格子周波数 | 50HZ | THDi (電力の評価) | <3% |
| 動力因子の調整範囲 | -1~1 | 隔離モード | トランスフォーマー隔離 |
| 奉仕 生活 | 20年 | 次元（W * H * D） | 1200*2000*700mm |
| 体重 | 1350KG | ||
| ハイライト | 隔離されたエネルギー貯蔵コンバーター,ESS PCS-250-T 電源変換システム |
||
製品の説明
ESS PCS-250-T 電源変換システム 隔離されたエネルギー貯蔵コンバーター
A についてパワー変換システム (PCS)効率的なエネルギー形式の変換と制御のために設計された中央電源電子部品である.その主な機能は以下のとおりである.
-
二方向エネルギー変換:シームレスDC-ACとAC-DC変換 (例えば,バッテリーストレージ・グリッド相互作用)
-
ダイナミックな規制:電圧,周波数,電源因子のリアルタイム制御 (IEEE 1547 に準拠する)
-
システム統合: 再生可能エネルギー,貯蔵,およびグリッドの間のインテリジェントインターフェース
2テクニカル・アーキテクチャー
2.1 基本サブシステム
| モジュール | 機能 | 重要な技術 |
|---|---|---|
| パワーコンバータ | AC/DCまたはDC/AC変換 (トポロジー: 2レベル,3L-NPC,MMC) | SiC/GaN装置,低インダクタンスの配置 |
| 制御システム | < 1ms の応答で MPC アルゴリズムを実行する | RTOS,FPGA制御 |
| 保護システム | 超電圧/低電圧/低周波,島式化防止 (UL 1741 SA に準拠) | ハードウェア・イン・ループ (HIL) 検証 |
| 熱管理 | 接続温度 <125°C (液体/空気冷却) を維持する | CFD 最適化設計 |
2.2 性能指標
-
効率性: 97-99% (CEC重量化)
-
THD: 満載時 <3%
-
応答速度:
-
ステップ負荷応答: <10ms (0-100%)
-
周波数調節: ±0.5Hz (グリッドモード)
-
-
3申請について
3.1 再生可能エネルギー統合
-
PV/風のスムージング: パワーの変動を ±15%/min (IEC 61400-21) 軽減する
-
仮想同期発電機 (VSG): 慣性エミュレーション (減圧比: 0.5-2.5 調整可能)
-
3.2 エネルギー貯蔵システム
-
バッテリー管理:
-
CC/CV 移行精度: ±0.5%
-
SOC 推定誤差: < 2% (カルマンフィルター)
-
-
ネットワークサービス:
-
主周波数応答: <2s アクティベーション (PJM 要求)
-
VARサポート: ±0.95 パワーファクター範囲
-
-
3.3 産業と専門分野
-
マイクログリッド:ブラック・スタート能力 (0.2C放出率)
-
EVの高速充電:
-
350kWの液体冷却構造
-
95%の効率 @30~100%の負荷
-
-
海洋力:
-
DNV-GL認証
-
< 5% THD (IEEE 519-2014)
-
