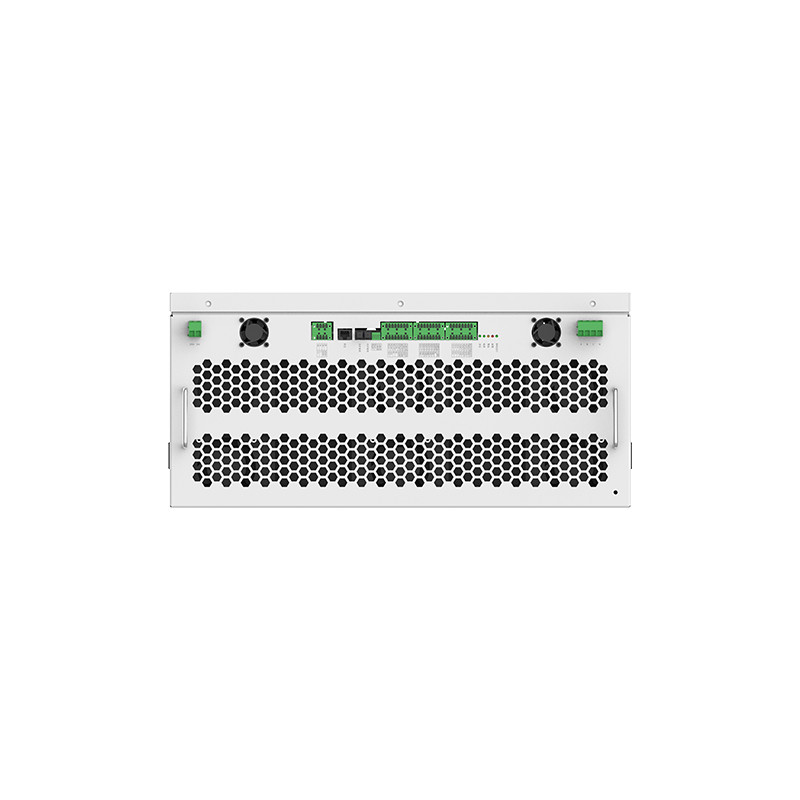

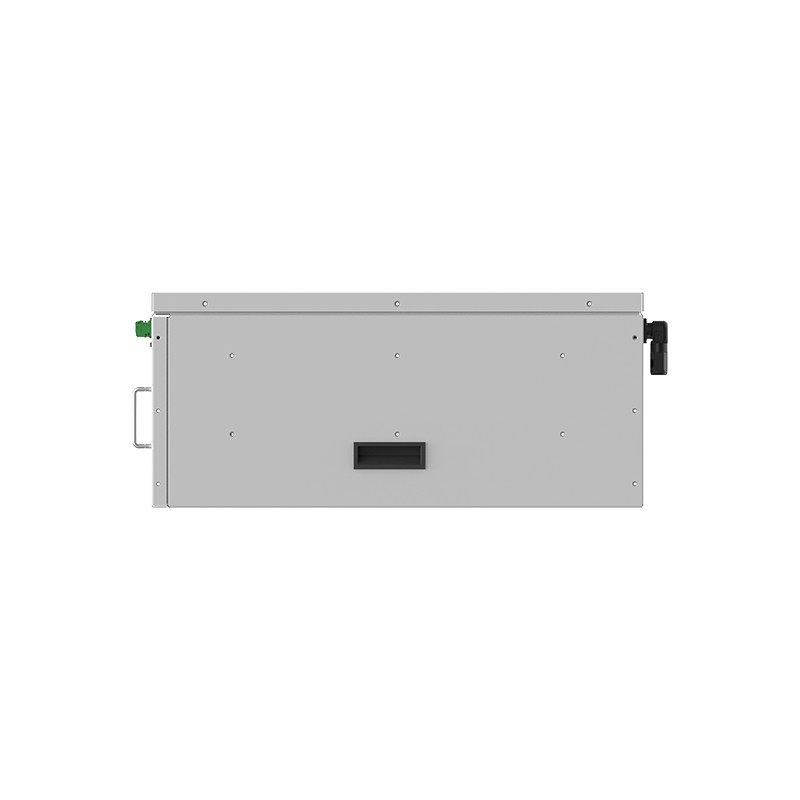

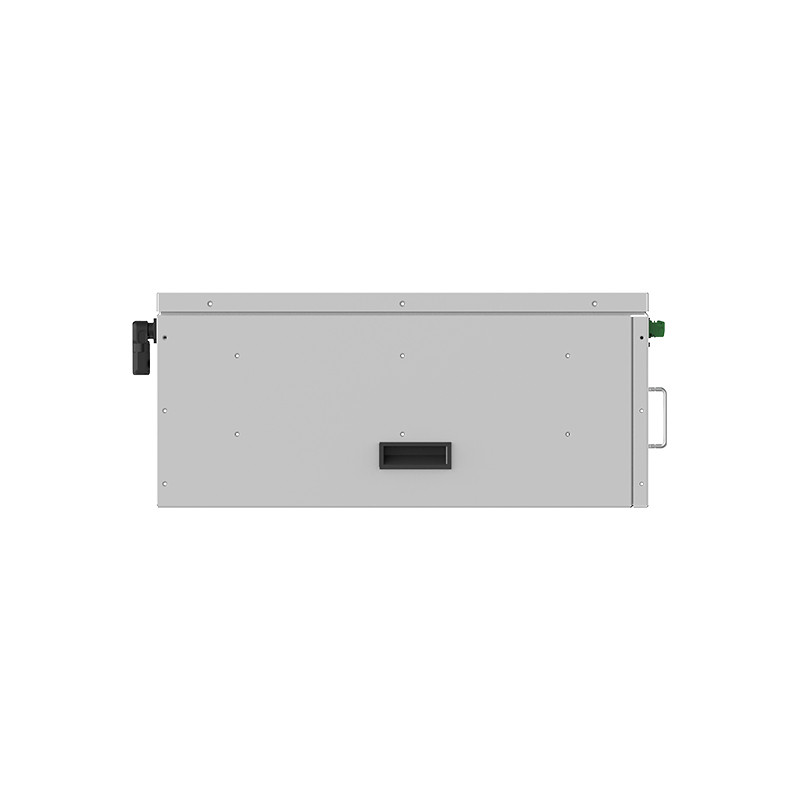

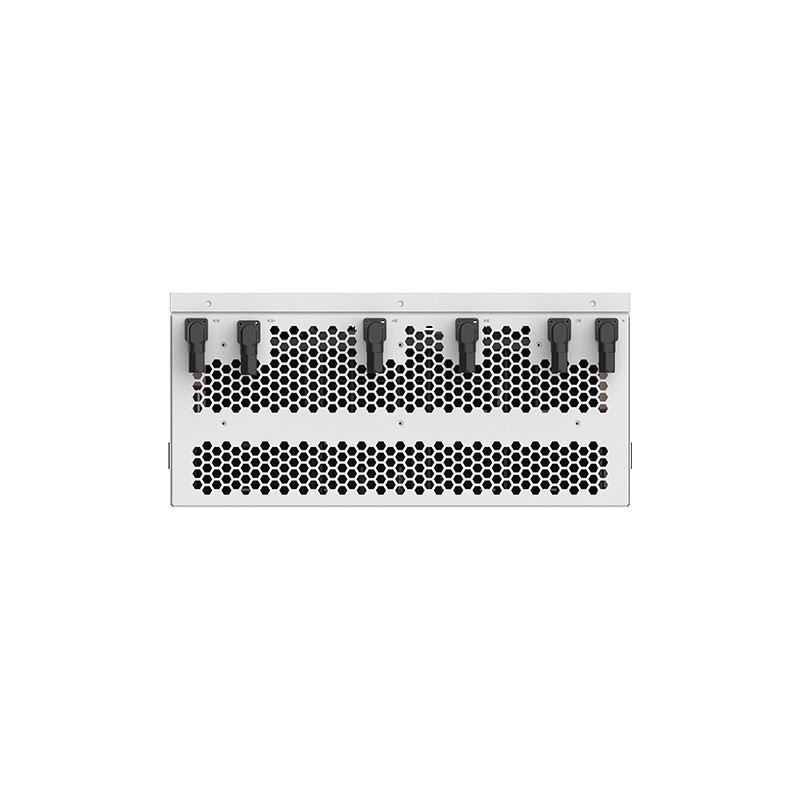

PCS125 SiC モジュール式エネルギー貯蔵コンバーターバッテリー ソフトスイッチング技術

モジュール式エネルギー貯蔵コンバーター (MESC)

1システム定義とアーキテクチャの枠組み

モジュール式エネルギー貯蔵コンバータは,近代的な電気インフラストラクチャの動的エネルギー管理のために設計された洗練された電力変換プラットフォームです.システムアーキテクチャには:

1.1 多ポート変換トポロジー

• 二重アクティブブリッジ (DAB) コンフィギュレーション

• 広帯域半導体の実装 (SiC/GaN)

• 動的電圧調節 (300V~1500V DC接続,電圧容量 ±10%)

1.2 モジュール式電源構成部品

• 50kW/100kWの電源ブロックを搭載したスケーラブルユニットの設計

• <10msの故障オーバーをサポートするプラグアンドプレイアーキテクチャ

• 分散制御のDCバスアーキテクチャ

1.3 階層的な管理体制

• 主要:グリッド形成のための仮想オシレーター制御 (VOC)

• 副次:経済的な配送のためのモデル予測制御 (MPC)

• 第三段階:ブロックチェーンで最適化されたエネルギー市場参加

2性能ベンチマークと比較分析

2.1 作戦優位性

2.2 信頼性エンジニアリング

• 誤差耐性による動作:

  • 分散制御アーキテクチャ

  • 自動モジュールバイパス機能

• 予測保守の統合

  • オンライン・ジャンクション温度モニタリング

  • ゲートドライバーの健康分析

  •

  • 3応用特有の実施

  •

  • 3.1 ユーティリティ・スケールでの展開

  • 再生可能エネルギー統合

    • パワー・ランプ・レート制御 (5-100%/min プログラム可能)

    • サブサイクル電圧サポート (STATCOM機能)

  • 補助サービス

    • 合成慣性の確保 (0.5-2.0sエミュレーション)

    • ブラック・スタート能力 (最低放出速度は0.2C)

  • 3.2 商業的なエネルギー管理

  • 負荷最適化

    • コンベックス最適化に基づくスケジューリング

    • 価格不確実性に対するストカスティックプログラミング

  • マイクログリッド統合

    • モード移行: <1/8 サイクル障害

    • 適応型落下特性

  • 3.3 ミッション・クリティカル・アプリケーション

  • 海軍の電力システム

    • 衝撃耐性機械設計 (MIL-S-901D)

    • 電磁硬化 (IEEE45準拠)

  • データセンターの電源継続性

    • レベルIV モジュール式冗長性

    • 99.9999%の可用性設計

    •

  • ---

    4次世代開発の道

  •

  • 4.1 先進的な電力電子機器

  • 超高密度のパッケージ:

    • 3D 積み重ねた電源モジュール

    • 液体冷却装置

  • 広帯域の進化

    • 1.7kV SiC MOSFETの商業化

    • ダイヤモンド上のガン熱管理

  • 4.2 サイバー・フィジカル統合

  • 量子安全通信

    • ポスト量子暗号化実装

    • ハードウェアセキュリティ モジュール (HSM)

  • 自律的なエネルギー市場

    • 価格予測のための連邦学習

    • 交換できないエネルギーのトークネージ

    •

  • ---

    5コンプライアンスと認証の枠組み

  •

  • 安全認証

    • UL 9540A (大規模火災試験)

    • IEC 62933-5-2 (システム安全)

  • 格子コードの遵守

    • IEEE 2800-2022 (インバーターベースのリソース)

    • EUネットワークコード RfG (2016/631)

  • 環境 の 安定性

    • IP66 入り口保護

    • -40°Cから+70°Cまでの動作範囲
